人员疏散能力模拟分析软件中想要单独提取房间进行修改怎么办？

虽然自动模型生成应该适用于大多数三维CAD文件，但它可能并不总是产生预期的结果，用户可能希望对生成的房间有更多的控制，或者对于一些非IFC CAD文件设置Import Type可能过于禁止。

人员疏散能力模拟分析软件提供了一个extractroom工具，可以解决这些问题。这个工具允许使用洪水填充伏安法单独提取房间。虽然提取必要的房间可能需要花费更多精力，但它不要求对象具有指定的Import Type，除非对象被忽略。

使用Extract Room工具：

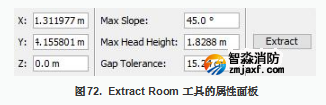

从3D或2D视图界面左侧的绘图工具面板中选择工具。工具属性如图72所示。

较大斜率：是指一个人能走的较高程度。只有导入的多边形的斜率小于这个数值才会包含在结果中。

MAX Head Height：指将包含在模拟中的较大高度。这个歌额参数用于减去产生的房间的顶部障碍物。

Gap容忍度 在处理导入数据中的缺陷时提供一些控制。如果墙壁比间隙容忍度更接近，人员疏散能力模拟分析软件Pathfinder 将在该区域增加一个额外的薄墙，帮助分割房间，以便结果不会流入不想要的区域。

一旦选择了适当的参数，要么在属性面板中输入所需房间地板上的位置，要么在3D和2D视图界面中单击该点。

如果这个点在MAX Head Height范围内没有任何顶部障碍物。

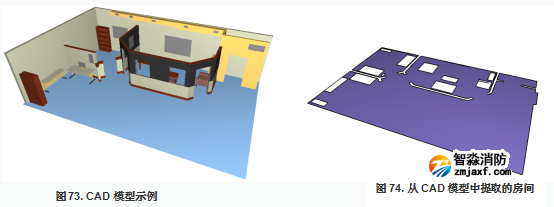

下面是一个3D CAD模型的例子，图73和从中提取的一个房间图74。

当使用提取室工具时，人员疏散能力模拟分析软件Pathfinder将包括导入的带有面的几何图形，即时是隐藏的。如果一个对象必须从房间 提取中排除，那么在执行提取之前，对象的IMport Type必须设置为<忽略>。否则，这个工具完全忽略对象的Import Type。

一旦使用 Extract Room 工具提取了房间，模型仍然会缺少门和楼梯(图79)。门和楼梯必须手动添加。

然而，对于帮助这个过程可能特别感兴趣的一个特性是门工具的内部门特性。这个功能可以自动找到房间中看起来像潜在门道的区域，并且可以用来在这个区域创建一个厚门。

使用这个功能：

选择工具，在工具的属性面板中，如图42所示。

较大宽度，指要搜索的门道的较大宽度。

Max Depth，指门的较大厚度。这些数字可能需要比正常创建的门更大才能找到潜在的门道。

一旦输入了适当的参数，将光标移动到所需的入口处(图80)。将显示一个门的预览。如果没有，调整属性面板中的搜索参数，然后再试一次。

如果门出现正确，左键点击鼠标按钮。房间的门口区域将从房间中减去，厚门就会在原来的位置上被创建出来(图81)。
