消防规范：DB51/T1418-2012《电气火灾监控系统设计、施工及验收规范》

1.范围

本标准规定了电气火灾监控系统（以下简称监控系统）的术语定义、设置场所、系统设计、施工安装、系统验收和维护管理。

本标准适用于新建、改建、扩建的工业与民用建筑内电气火灾监控系统的设计、安装、调试、验收和维护。电气火灾监控系统的设计、安装、调试、验收和维护除应符合本标准的规定外，还应符合国家现行有关标准的规定。

2.规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 14287  电气火灾监控系统

GB 50116  火灾自动报警系统设计规范

3.术语和定义

GB14287界定的以及下列术语和定义适用于本标准。

3.1　电气火灾远程服务系统remote-monitoring service system of electric fire prevention

由电气火灾监控系统、电气火灾网络接入模块、通信网络组成的远程监控各建筑电气火灾安全状态的系统。

3.2　电气火灾监控系统（以下简称监控系统）alarm and control system for electric fire prevention

被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统，它由电气火灾监控设备、电气火灾监控器及传感器组成。

注：改写GB14287-2005，定义3.1。

3.3　电气火灾监控设备（以下简称监控设备）alarm and control units for electric fire prevention

能接收来自电气火灾监控器的报警信号，发出声、光报警信号和控制信号，指示报警部位，记录并保存报警信息的装置。

注：改写GB14287－2005，定义3.2。

3.4　电气火灾监控器（以下简称监控器）monitor for electric fire

能接收来自传感器的剩余电流、温度及过电流信号，并具有现场报警功能的监控装置。

3.5　剩余电流传感器leakage current sensor

测量被保护线路中的剩余电流值变化的传感器，一般由剩余电流互感器组成。

3.6　温度传感器heat sensor

测量被保护线路中线缆或铜排温度变化的传感器。

3.7　电流传感器current sensor

测量被保护线路中各线缆电流值变化的传感器。

3.8　系统总线system bus

电气火灾监控设备与各电气火灾监控器之间传输数字信号的物理传输介质。

3.9　监控节点monitoring node

设置在配电箱（柜）内配电回路。

4.设置场所

下列场所应设置监控系统：

a) GB 50116《火灾自动报警系统设计规范》中规定保护对象为特级、一级和二级的场所。

b) 符合消防安全重点单位界定标准的人员密集场所。

c) 其他重要场所，如电子计算中心、档案馆、加油站、加气站等爆炸和火灾危险性大的场所，国家级文物保护单位及古建筑等。

5.系统设计

5.1　一般规定

5.1.1　监控系统应独立设置。设置火灾自动报警系统的场所，监控系统应作为子系统。

5.1.2　监控系统应具备电气火灾远程服务系统接入功能，实时传送监控信息。

5.1.3　监控系统设计应包括剩余电流、温度、电流及电压监控等，并应具有预警功能。

5.1.4　监控设备应具有实时监控报警和系统故障报警功能，实时显示监控数值和报警部位。

5.1.5　监控器应为面板仪表型结构的独立系统部件，能实时显示被探测参数的数值，显示、操作应在配电箱柜面板上进行。

5.1.6　监控节点数量大于或等于10的系统应配置监控设备。

5.1.7　监控器宜采用报警不跳闸的保护设计原则。

5.2　监控节点设置

5.2.1　应在下列电力线路或设备处设置监控节点：

5.2.2　当多回路监控节点在同一配电箱柜内时,应采用多回路监控器。

5.3　参数配置

5.3.1　在监控系统设计中对监控节点剩余电流设定值应先给出设计估算值，调试时可根据监控器显示的实际正常泄漏电流值修正剩余电流设定值。

5.3.2　温度传感器应设在配电箱柜内L1、L2、L3、N四个线缆（或铜排）处，温度报警设定值应在55℃～140℃的范围内。

5.3.3　电流传感器应分别探测L1、L2、L3电流，过电流报警设定值应为1.15I_N～1.5I_N范围内。

5.4　在不同接地形式的配电系统中的应用

5.4.1　监控系统中的剩余电流动作保护应与电力系统接地形式相配合。

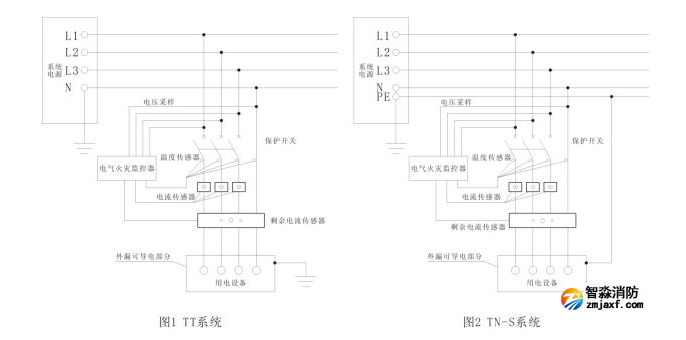

5.4.2　剩余电流监控节点应按附录A所列不同接地方式的安装要求进行。

5.4.3　TN-C系统需监控剩余电流时，应将TN-C系统改造为TN-C-S系统或局部TT系统。

5.4.4　TN-C-S接地系统中，监控系统的剩余电流动作保护装置应设置在保护地线（PE线）与中性线分开以后的部分，且PE线不应穿过剩余电流传感器。

6.施工安装

6.1　安装前的检查

6.1.1　按设计图纸核对产品规格、出厂检验报告和合格证。

6.1.2　产品应有安装使用说明书、监控软件使用说明书和国家消防电子产品质量监督检验中心的型式检验报告。

6.1.3　产品附件、配件应齐全。

6.1.4　检查产品外观，外壳应光洁，表面无腐蚀、涂层无脱落和起泡现象，无明显划伤、裂痕、毛刺等机械损伤，紧固件、插接件应无松动。

6.2　传感器的安装

6.2.1　配电回路的相线和中性线应按同一正方向均匀穿过剩余电流传感器；温度传感器应分别直接固定在各相线和中性线上，并确保接触良好。

6.2.2　保护地线（PE线）不得穿过剩余电流传感器。

6.2.3　配电箱中装有剩余电流传感器时，其一次线路应按附录B所示要求连接。

6.2.4　电流传感器应分别探测三相电流，配电回路的相线分别穿过对应的电流传感器，应参考附录A进行安装。

6.2.5　电压探测采用直接采样方式，不应单独配置电压传感器，连接方式参考附录A。

6.3　监控设备的安装

6.3.1　监控设备宜与火灾自动报警系统机柜并排安装，壁挂式监控设备的底边距离地面高度宜为1.3 m～1.5m，其靠近门轴的侧面距墙不应小于0.5m，正面操作距离不应小于1.2m。

6.3.2　监控系统电源应按照建筑保护类别设置为消防电源。

6.4　接地

应按有关规范要求做系统接地。

6.5　布线

6.5.1　系统布线应依据下列图纸进行：

6.5.2　系统总线应采用截面不小于0.75mm²的屏蔽双绞线，采用金属管或经阻燃处理的硬质塑料管或封闭式线槽保护，且不应敷设在强电桥架中。敷设在强电井道中时应穿金属管。

6.5.3　总线隔离器、分支器等配件安装在井道中时，高度不宜低于1.8m；安装在公共场所时，宜设于吊顶上方或2.2m以上的侧墙上。

6.6　监控系统调试

6.6.1　各监控节点的参数设置；

6.6.2　各监控节点的地址代码设定；

6.6.3　监控设备和监控器的操作密码设定；

6.6.4　监控系统运行状态测试。

6.7　监控设备和监控器调试

系统调试完成后，应按GB 14287的相关规定对监控设备和监控器进行下列功能检查:

6.8　电气火灾远程服务系统的调试

系统调试完成后，应进行建筑内系统对电气火灾远程服务系统的功能检查：

7.系统验收

7.1　监控系统验收时，应按本规程附录C的要求填写《电气火灾监控系统验收记录》。

7.2　监控系统验收时，至少应提供下列资料：

7.3　监控系统验收应按附录C所列项目逐项检查，当有不合格项时，应进行修复或更换，并进行复验。复验时，对有抽样比例要求的，应进行加倍抽样。

7.4　监控系统验收合格后，方可投入使用。

8.维护管理

8.1　使用单位应制订监控系统的维护管理制度，由经过专门培训并经考试合格的专人负责定期检查和维护。

8.2　监控系统投入使用后，应完善下列档案管理：

8.3　每月至少对系统进行一次检查，检查内容如下：

8.4　每季度至少应对系统进行一次监控报警和故障报警记录的检查。

8.5　每年至少应对系统进行一次全面运行维护，并制作年度运行维护报告。

附录C（规范性附录）

电气火灾监控系统验收记录

注1：监控节点按总数的2%但不少于2点做检查和试验；

注2：验收评定结果分为合格、不合格。
