PyroSim烟气流动模拟分析软件的基本原理：烟层高

关键词：烟气流动模拟分析软件（CFD）、PyroSim烟气流动模拟分析软件 、消防安全评估软件

在本教程中，您将模拟5m x 5m房间拐角处的生火。 房间有1m门口。 您将学习如何测量隔室中的烟层高度和热流门口。 门起初将关闭，但将在烟雾探测器启动后打开。
在此示例中，我们还介绍了一些更实际的考虑，模拟：

• 我们讨论了火灾的放热率如何随时间变化，展示了一种方法计算此数据。
• 我们演示了如何添加控件，以便烟雾探测器的激活将打开一个封闭的门。
• 我们将反应更改为与新西兰建筑法规C / VM2中描述的相匹配-验证方法：消防安全设计框架

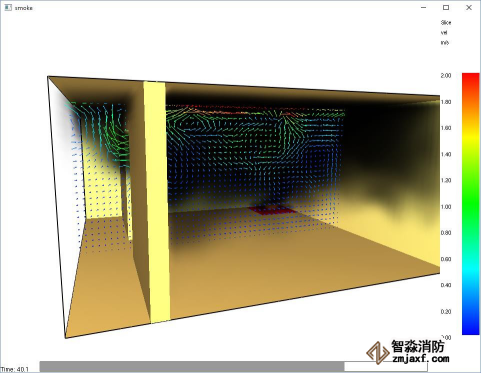

图1.在模型中冒烟，气流从门的底部向外流到顶部。

在本教程中，您将：

• 产生具有随时间变化的放热率（HRR）的火。
• 定义一个与新西兰消防安全框架相对应的新反应。
• 使用孔创建门口。
• 添加烟雾探测器，该烟雾探测器在激活时会打开门。
• 添加流量测量设备以测量通过门的热量。
• 添加图层分区设备（以测量图层高度）。

在整个示例中，说明将描述使用菜单对话框的数据输入。 这样做是为了清楚和一致。 但是，PyroSim提供了绘图工具和快捷工具栏，它们可以加快许多这些任务的速度。 鼓励用户尝试使用这些替代方法来创建模型。

选择国际单位：

1.在“视图”菜单上，单击“单位”，然后选择“ SI”以使用公制显示值。

命名并保存模型
在开始时保存模型是一个好主意。这样一来，您便可以在以后的任何时间保存它，并返回继续工作。

1.在“文件”菜单上，单击“保存”。
2.选择保存模型的位置。因为FDS模拟会生成许多文件和大量数据，所以为每个模拟使用一个新文件夹是一个好主意。在此示例中，我们将创建一个Smoke Layer文件夹，并将文件命名为smoke layer.psm。
3.单击确定保存模型。

基于新西兰验证方法的反应
在此示例中，我们将演示如何创建与新西兰建筑法规C / VM2-验证方法：消防安全设计框架中定义的反应相对应的反应。新西兰法规定义了消防产品，但未指定输入的燃料成分，请参见图2。

我们将假定按照FDS用户手册（第12章）中所述的化学计量简单化学反应。此一般关系由下式给出：

利用这种关系和指定的产品种类，我们可以解决燃料的成分C₁
