消防给排水系统的设计要求

一、消防水源

（一）消防水池、消防水箱的施工、安装

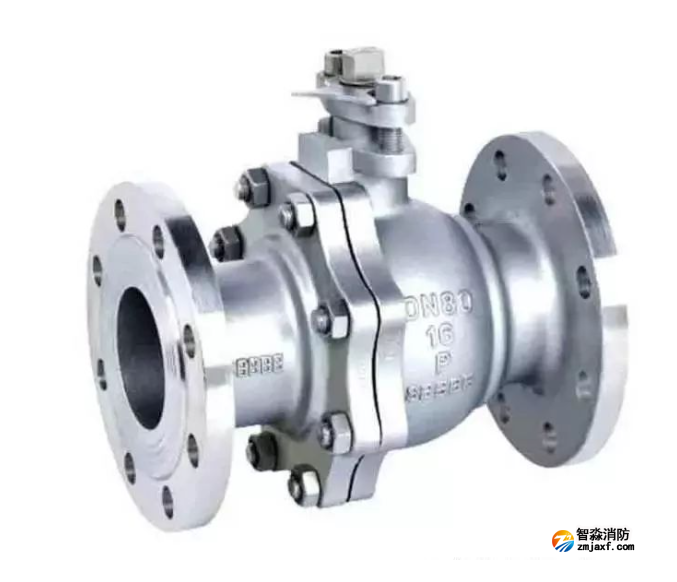

钢筋混凝土消防水池或消防水箱的进水管、出水管要加设防水套管，钢板等制作的消防水池和消防水箱的进出水等管道宜采用法兰连接，对有振动的管道应加设柔性接头。

消防水池和消防水箱出水管或水泵吸水管要满足最低有效水位出水不掺气的技术要求。

二、消防供水设施、设备

（一）消防增（稳）压设施

1．气压水罐安装要求

1）气压水罐宜有有效水容积指示器。

2）气压水罐安装时其四周要设检修通道，其宽度不宜小于0.7m，消防气压给水设备顶部至楼板或梁底的距离不宜小于0.6m。

2 . 气压水罐验收要求

有效容积、调节容积、气侧压力。

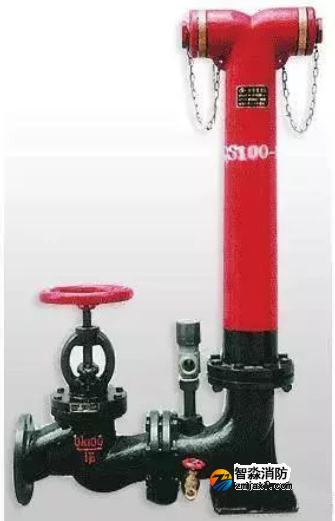

（二）水泵接合器

1．水泵接合器的安装要求

1）水泵接合器接口的位置应方便操作，安装在便于消防车接近的人行道或非机动车行驶地段，距室外消火栓或消防水池的距离宜为15～40m。

2）地下水泵接合器的安装，应使进水口与井盖底面的距离不大于0.4m，且不应小于井盖的半径。

3）水泵接合器与给水系统之间不应设置除检修阀门以外其他的阀门。

2．水泵接合器的检测验收

1）水泵接合器的安全阀及止回阀安装位置和方向应正确，阀门启闭应灵活。

2）当系统采用分区或对不同系统供水时，必须标明水泵接合器的供水区域及系统区别的永久性固定标志。

3）消防水泵接合器应采用消防车车载消防水泵进行充水试验，且供水最不利点的压力、流量应符合设计要求；当有分区供水时应确定消防车的最大供水高度和接力泵的设置位置的合理性。

三、给水管网

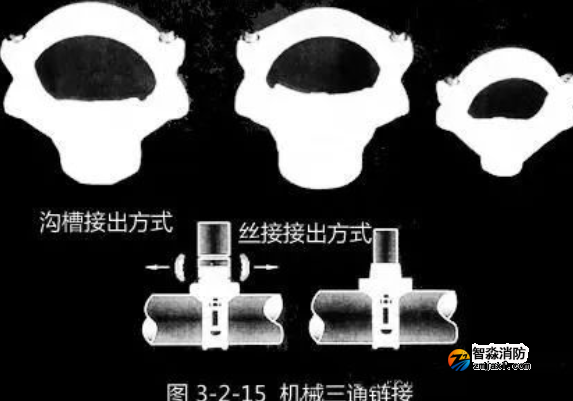

1 . 配水干管（立管）与配水管（水平管）连接，应采用沟槽式管件，不应采用机械三通。

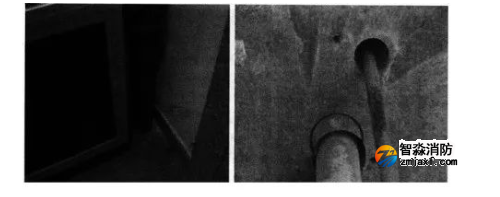

2 . 消防给水管穿过墙体或楼板时要加设套管，套管长度不小于墙体厚度，或高出楼面或地面50mm；套管与管道的间隙应采用不燃材料填塞，管道的接口不应位于套管内。

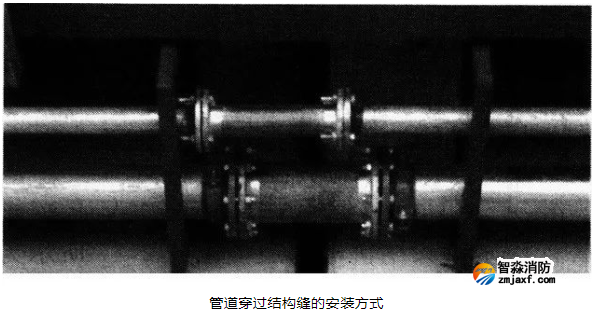

3 . 消防给水管必须穿过伸缩缝及沉降缝时，应采用波纹管和补偿器等技术措施。

4 . 设计的吊架在管道的每一支撑点处应能承受五倍于充满水的管重，且管道系统支撑点应支撑整个消防给水系统。

5 . 管道支架的支撑点宜设在建筑物的结构上，其结构在管道悬吊点应能承受充满水管道质量另加至少114kg的阀门、法兰和接头等附加荷载。

6 . 当管道穿梁安装时，穿梁处宜作一个吊架。

7 . 下列部位应设置固定支架或防晃支架：

①配水管宜在中点设一个防晃支架，当管径小于DN50mm时可不设。

②配水干管及配水管，配水支管的长度超过15m，每15m长度内应至少设一个防晃支架，当管径不大于DN40mm时可不设。

③管径大于DN50mm的管道拐弯、三通及四通位置处应设一个防晃支架。

④防晃支架的强度，应满足管道、配件及管内水的自重再加50％的水平方向推力时不损坏或不产生永久变形。

8 . 消防给水系统流量、压力的验收，应通过系统流量、压力检测装置和末端试水装置进行放水试验，系统流量、压力和消火栓充实水柱等应符合设计要求。
