火灾消防电气火灾监控系统的组成及工作原理

根据国家标准GB14287-2005《电气火灾监控系统》以及相关规范《电气火灾监控系统的设计方法》(暂行规定)，则电气火灾监控系统的基本组成应包括：电气火灾监控设备、剩余电流式电气火灾监控探测器以及测温式电气火灾监控探测器等三个最基本产品种类所组成。其中，剩余电流式电气火灾监控探测器又由监控探测器和剩余电流互感器(分对插式、闭合式两种)所组成；测温式电气火灾监控探测器由监控探测器和测温传感器所组成。

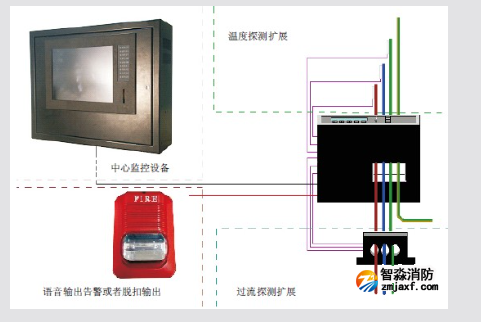

剩余电流式电气火灾监控系统采用分层分布式结构，由站控管理层、网络通讯层和现场设备层组成。系统拓扑图如左图所示：各电气火灾监控探测器通过屏蔽双绞线RS485接口，采用MODBUS通讯协议总线型连接接入通讯服务器，然后通过五类线TCP/TP协议进入工业交换机，然后通过光缆到达监控主机。电气火灾监控系统组成图

a)现场设备层主要是连接网络中用于电参量采集测量的各类型的仪表和保护装置等，也是构建该监控系统必要的基本组成元素。不仅肩负着采集数据的重任，同时也是执行后台控制命令的终端元件。

b)通讯控制层主要是由通讯服务器、接口转换器件及总线网络等组成。该层是数据信息交换的桥梁，不同的接口转换器件提供了RS232、RS422、RS485、SPABUS等及以太网等各种接口，组网方式灵活，支持点对点的通讯、现场总线网络、以太网等类型的组态网络。通讯服务器主要用于直接对现场仪器仪表转达上位机的各种控制命令，并负责对现场仪器仪表回送的数据信息进行采集、分类和存储等工作，如电压/电流等电参量、输入开关量状态、修改仪表内部参数或各种控制继电器断开/闭合的操作命令等；微机保护装置主要是为保证上位机的正常工作，避免网络中不稳定信号对其造成的干扰或破坏；接口转换器件则是由于现场仪表或其它系列的装置与上位机的通讯接口存在差异，需要进行转换方可进行数据交换。

c)管理测控层是针对监控网络的管理人员，该层直接面向用户。该层也是系统的最上层部分，主要是由电气火灾监控系统软件和必要的硬件设备如计算机、打印机、UPS等。其中软件部分具有良好的人机交互界面，通过数据传输协议读取前置机采集的现场各类数据信息，自动经过计算处理，以图形、数显、声音等方式反映现场的运行状况，并可接受管理人员的操作命令，实时发送并检测操作的执行状况，以保证供用电单位的正常工作。

电气火灾监控系统的工作原理？

电气火灾监控系统其基本原理是，当电气设备中的电流、温度等参数发生异常或突变时，终端探测头(如剩余电流互感器、温度传感器等)利用电磁场感应原理、温度效应的变化对该信息进行采集，并输送到监控探测器里，经放大、A/D转换、CPU对变化的幅值进行分析、判断，并与报警设定值进行比较，一旦超出设定值则发出报警信号，同时也输送到监控设备中，再经监控设备进一步识别、判定，当确认可能会发生火灾时，监控主机发出火灾报警信号，点亮报警指示灯，发出报警音响，同时在液晶显示屏上显示火灾报警等信息。值班人员则根据以上显示的信息，迅速到事故现场进行检查处理，并将报警信息发送到集中控制台。
