给大家补充特殊应用喷头的型号要求。

自动喷水灭火系统 第22部分：特殊应用喷头 GB5135.22-2019

1 范围

    GB 5135的本部分规定了自动喷水灭火系统特殊应用喷头的分类、公称动作温度、颜色标志、型号规格、要求、试验方法、检验规则和包装、运输、贮存等。
    本部分适用于公称流量系数K161、K202、K242、K363的非仓库型特殊应用喷头及公称流量系数K161、K242、K282、K363的仓库型特殊应用喷头。其他类型的特殊应用喷头可参照本部分。
    本部分不适用于早期抑制快速响应(ESFR)喷头。

4 分类

4.1 特殊应用喷头（以下简称为“喷头”）按使用场所分为：

    a) 非仓库型喷头，代号为CHSA；

    b) 仓库型喷头，代号为CMSA。

4.2 按热敏感元件分为：

    a) 易熔元件喷头，代号为Y；

    b) 玻璃球喷头，代号为 Q。

4.3 按安装位置分为：

    a) 下垂型喷头，代号为 X；

    b)  直立型喷头，代号为Z。

4.4 按灵敏度分为：

    a) 快速响应喷头，代号为 K；

    b) 特殊响应喷头，代号为T；

    c) 标准响应喷头，代号省略。

5 公称动作温度、颜色标准和型号

5.1 公称动作温度、颜色标志
    喷头的公称动作温度和颜色标志应符合GB5135.1的规定。

5.2 型号

    5.2.1 喷头的型号由产品代号、性能代号、公称流量系数、公称动作温度、自定义代号等部分组成。

    5.2.2 自定义代号由制造商规定，用于表征热敏元件的类型、产品特殊结构等信息，由大写英文字母、阿拉伯数字或其组合构成，字符不宜超过3个。

    示例1：

    CHSAX 161-68 ℃ Q5，表示标准响应等级、下垂安装、公称流量系数为161，公称动作温度为68 ℃，热敏元件为5mm玻璃球的非仓库型特殊应用喷头。

    示例2：

    CMSAZ 363-74 ℃ Y，表示直立安装、公称流量系数为363，公称动作温度为74 ℃ ，热敏元件为易熔合金的仓库型特殊应用喷头。

    注：CHSA喷头中的快速响应等级喷头、特殊响应等级喷头在性能代号前分别加“K”“T”并以“-”与性能代号间隔，标准响应等级喷头在性能代号前不加符号。

非仓库型特殊应用喷头是用于民用建筑和厂房高大空间场所的消防设备，具有流量系数大和工作压力低等特点，且喷洒的水滴粒径较大。常见的非仓库型特殊应用喷头型号包括K161、K202、K242、K363等。‌

• 技术性能*：

• 公称口径：φ20mm，接口螺纹R23/4″、φ25mm，接口螺纹R21″。‌

• 流量系数：K=161、202、242、363。

• 灵敏度：标准响应、特殊响应、快速响应。

• 额定工作压力：1.2MPa。

• 动作温度：74℃、82℃、93℃。

• 安装形式：下垂型、直立型。

• 最大净空高度：18m。

• 应用场景*：

非仓库型特殊应用喷头适用于高度为8-18米的民用建筑和8-12米的厂房高大空间场所，如中庭、体育馆、航站楼、影剧院、会展中心等民用建筑，以及制衣、玩具、电子车间和棉纺厂等厂房。‌

未直接提供非仓库型特殊应用喷头型号的图片，直接联系消防设备供应商或访问相关网站以获取具体的图片信息。

• 是否闭式*：

• 非仓库型特殊应用喷头通常是闭式的*。闭式喷头在正常情况下，喷头处于关闭状态，当火灾发生时，喷头受热后，热敏元件（如玻璃球）破裂，喷头开启喷水灭火。‌

•

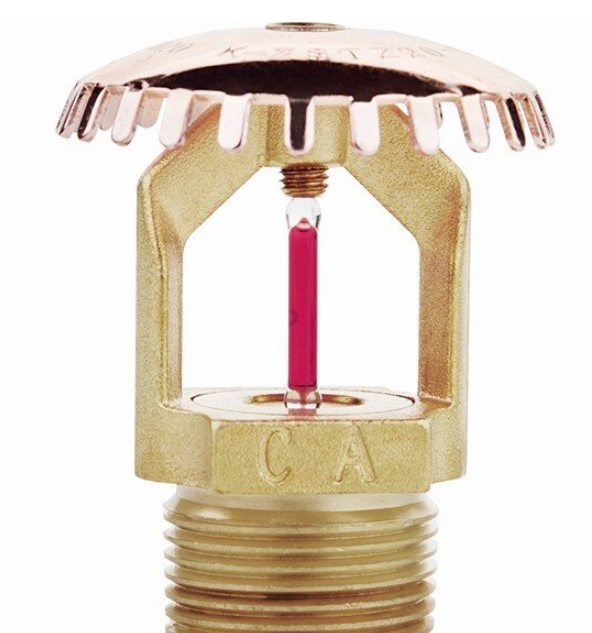

非仓库型特殊响应洒水喷头

CHSAK-Z 161-68℃ Q3
非仓库型特殊应用喷头也是一种具有大流量、特殊布水及热敏性能的洒水喷头，相对于仓库型，其适用于高度为8-18米的民用建筑和8-12米的厂房高大空间场所，民用建筑如中庭、体育馆、航站楼、影剧院、会展中心等;厂房如制衣、玩具、电子车间和棉纺广等。
